挖掘機稱重

挖掘機稱重自動稱重，防超載

顯示器大小:4.3英寸彩色觸摸
主機大小:200*180mm
重量:5kg
接口:CAN+485
產品描述：由于道路超載檢測越來越嚴格，使用挖掘機裝載礦石等物料時，需要精準測量裝載量。車輛不能超載，又不能少裝。我們根據用戶的實際需要，做了大量的試驗，做出來一款裝車稱重的產品。此產品能不受裝載地面是否平整等要求，不降低司機操作速度，自動累計。精度能達到3%。
在線訂購

系統參數

挖掘機稱重系統說明

一、簡述

本系統通過人機交互界面和各種信號傳感器，能實時的將挖掘機力臂角度、高度、工作幅度、起重重量、負載等信息反映給挖掘機操作者。

近來，由于道路超載檢測越來越嚴格，使用挖掘機裝載礦石等物料時，需要精準測量裝載量。車輛不能超載，又不能少裝。
我們根據用戶的實際需要，做了大量的試驗，做出來一款裝車稱重的產品。此產品能不受裝載地面是否平整等要求，不降低司機操作速度，自動累計。精度能達到3%。

二、系統構成

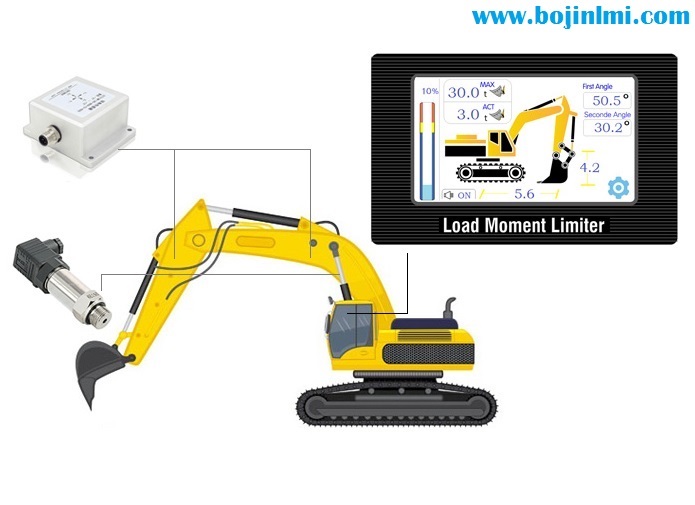

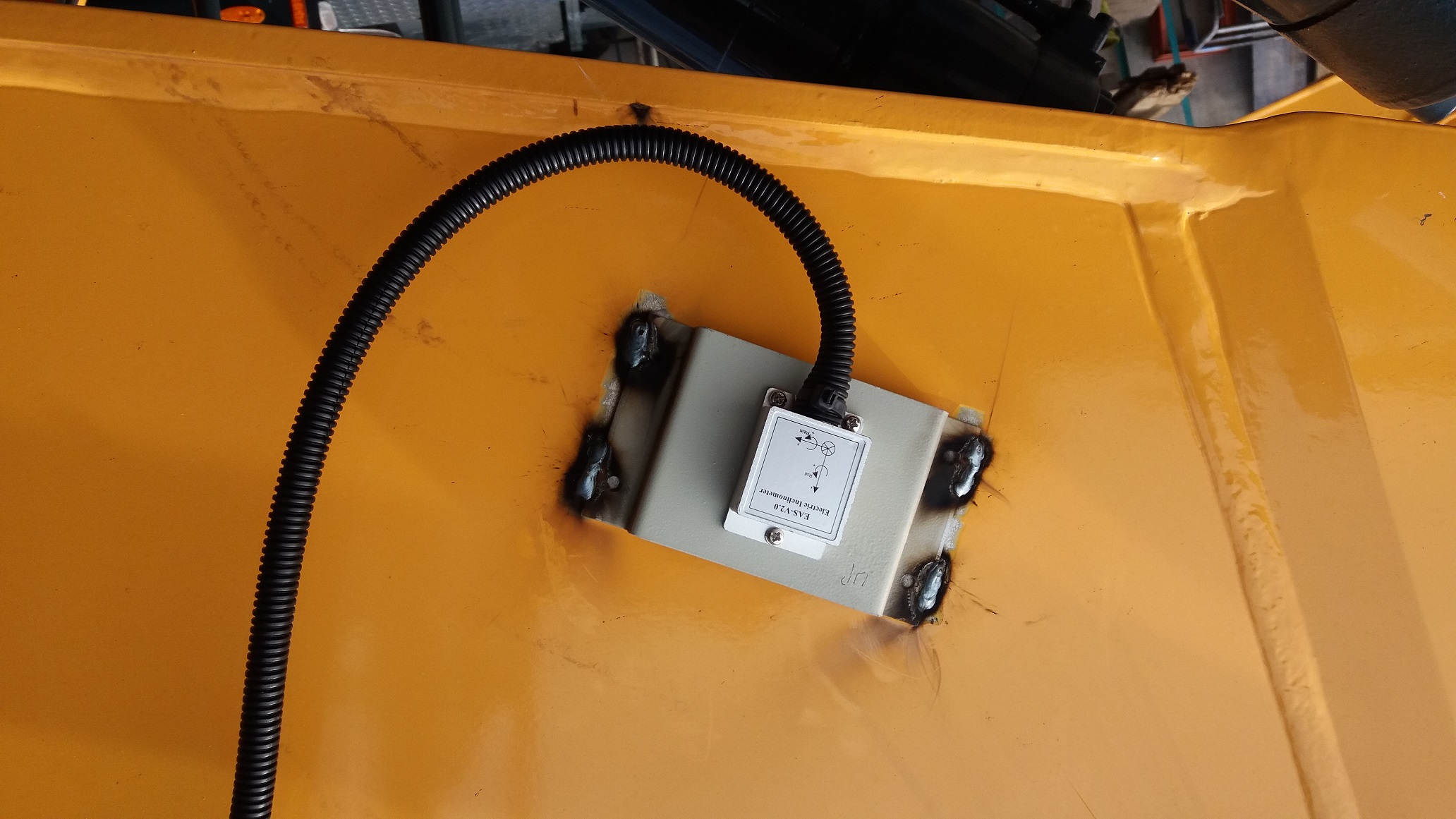

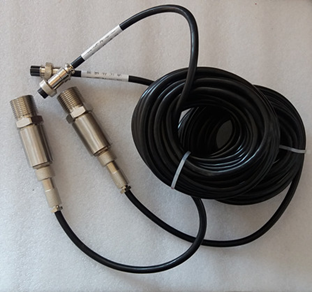

系統由2只液壓傳感器、3只角度儀、顯示器、主機以及安裝支架構成。

三、儀表主機與顯示說明

3.1儀表顯示說明

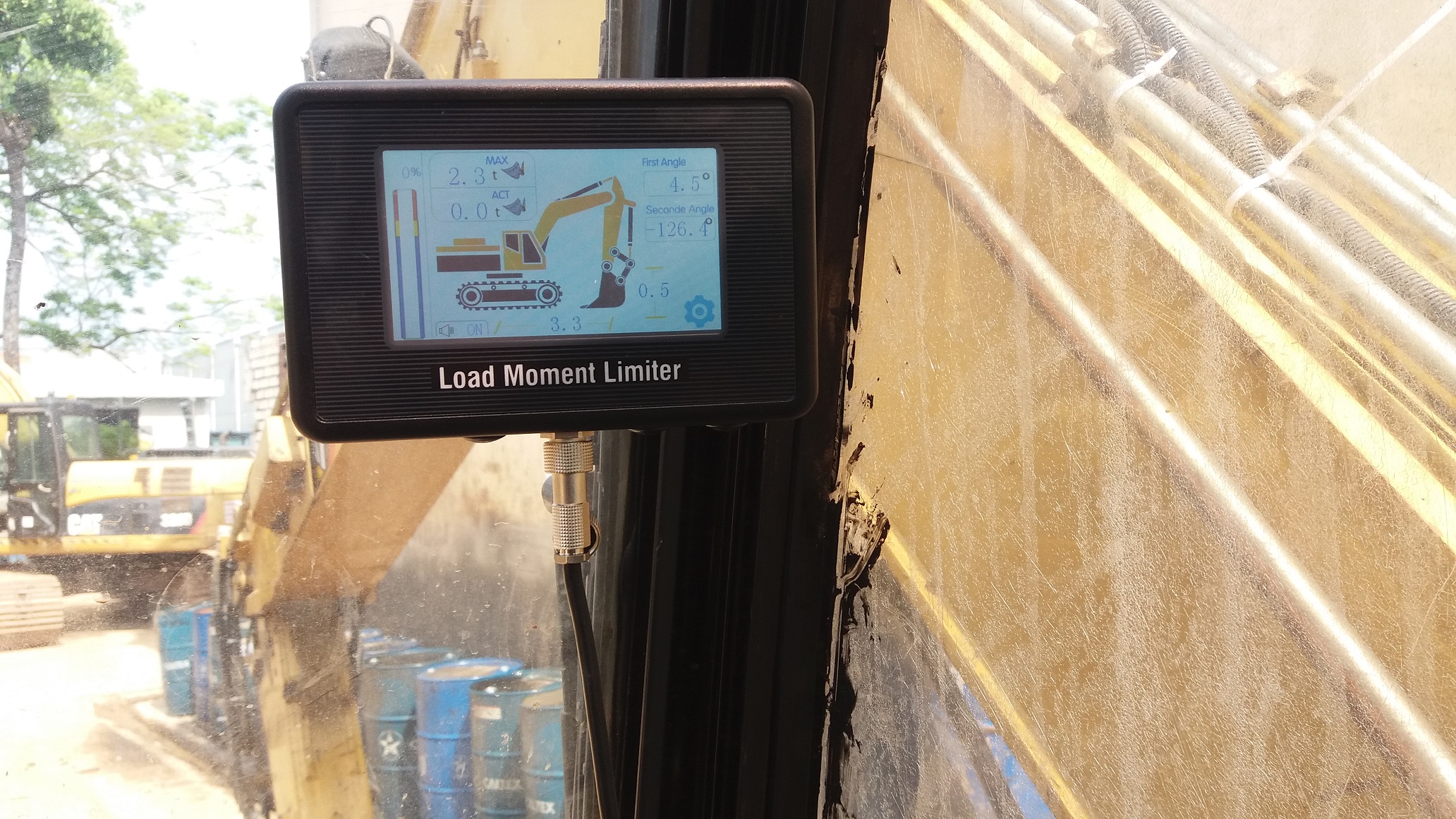

顯示器用安裝支架固定在駕駛室合適位置，調節萬向節讓主機位于合適位置。開機后，主機顯示界面如下：

顯示說明：

上圖中，能實時計量裝入卡車中的重量，全程不會影響司機正常駕駛。在顯示界面中，能實時查看已經裝入量，還剩余多少量。

⑴實際挖斗中的重物的重量；

⑵挖機第一節大臂相對水平線的角度；上圖表示挖機第一節大臂角度是12.3°；

⑶挖機第二節大臂相對水平線的角度（水平向上為正）：上圖表示挖機第二節大臂角度是-30.2°；

⑷挖機第三節大臂相對水平線的角度（水平向上為正）：上圖表示挖機第三節大臂角度是-60.5°；

⑹進入設置按鈕；

⑺挖機挖斗相對地面的高度：上圖表示挖斗距離地面2.5米；

⑻挖斗到中心距離：上圖表示挖斗距回轉中心的距離是6.6米；

⑼消音按鈕；

⑽載荷比例條；

⑾挖機額定重量：上圖表示挖機最大承受載荷30.2噸；

⑿載荷比例值：實際重量與額定重量的比例大小；

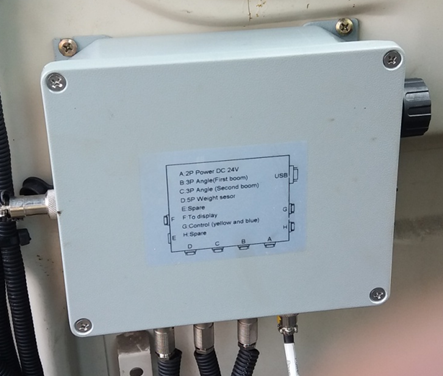

3.2主機接線說明

3.3報警

在計量的同時，還能防止挖掘機自身裝載，防止車輛發生側翻的危險。

1：當檢測到挖斗的重量 <設定額定載重的90%, 儀表無蜂鳴器鳴叫，載荷比例條變成綠色；

2：當檢測到挖斗的重量 > 設定額定載重的90%, 儀表發出聲光報警：喇叭間歇鳴叫，載荷比例條變成黃色；

3：當檢測到挖斗的重量 > 設定額定載重的105%, 儀表發出聲光報警，喇叭長鳴鳴叫，載荷比例條變成紅色；

3.4停止蜂鳴器鳴叫

在儀表正常運行中，觸摸一下，蜂鳴器停止響聲，圖表顯示為；

如果想讓蜂鳴器恢復正常工作，再次觸摸即可；
